一、功能介绍

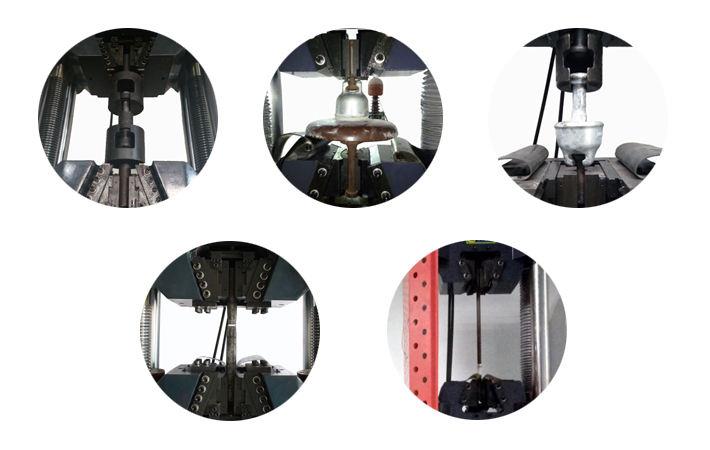

本机主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验，亦可用作塑料、混凝土、水泥等非金属材料的压缩试验，增加简单附件，可完成胶带链条，钢丝绳、电焊条、瓦及构件的多种性能试验。本机采用油缸下置式、高度低、精度高、试验稳定。
广泛应用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位、质量检测中心和商品检验等行业领域。是生产、质检、科研和教学等部门的理想试验机选择。
·GB228-GB228.1-2010 《室温材料 金属拉伸试验方法》的要求 ;
二、主要性能
本系列试验机采用油压传感器测力，电子引伸计测试拉伸变形，计算机处理运算数据，实时高速采样，同时记录力-变形、力-时间、变形-时间试验曲线，试验量程自动无冲击转换，自动处理结果和存贮数据，数据和曲线动态显示，试验结束时自动计算弹性模量、屈服强度、非比例伸长应力等。在自动分析的基础上，还可以人工修正分析结果，提高分析的准确性。
三、设备特点
1．该试验机采用微机控制高精度电液伺服阀，驱动精密液压缸，对试验力、位移、变形进行多种模式的自动控制，完成对试样的拉伸、压缩、抗弯抗折试验，符合国家标准GB／T228-2002的要求。
2．试验机主机分A、B、C、E四种形式可供选择：

 A型机：油缸上置式，活塞驱动上钳口座，下钳口由下蜗轮驱动，
 B型机：油缸下置式，活塞驱动下钳口座，下钳口由链轮驱动，
 C型机：油缸下置式，活塞驱动上钳口座，下钳口由中横梁蜗轮驱动。
 E型机：融合美国MTS技术最新研发设计的油缸下置式主机，通过更换软件及控制器可扩展为动态试验机，实现一机两用。
3．独立的液压夹紧系统，采用原装进口液压泵机组及原装液压阀．确保系统低噪音平稳运行，且试验过程试样夹持牢固，不打滑。
4．独立的液压伺服加载系统，采用原装进口液压泵机组及原装液压阀、高精度宽频电液伺服阀，确保系统高精高效、低噪音、快速响应。
5．采用品牌微机，完成试验过程中试验参数的设定、试验过程的控制、数据采集、处理、分析、存储及显示（试验数据包括：上下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、δ0.2等），控制及测量精密、准确。
6．配有Windows万能试验机专用软件，根据国家标准或用户提供的标准测量各材料的性能参数，并对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，设有试验曲线放大、比较、遍历功能、智能、方便。
7．自建强大的试验数据库，试验数据可随时保存、查询、调用，并可实现与用户局域网和互联网的数据传输与转换。
8．具有方便的手动开环控制功能，操作直接、快速、高效。
9．采用高精度放大器，实现试验力六档测量(A、B型主机为4档测量)，自动切换，准确稳定、可靠。
10．全自动(或手动)控制试验力、行程、应力、应变速率，实现对各种材料的拉伸、压缩、弯曲试验。
11．强大的自检功能和完善的保护功能。

四、配置简述

主机	1台
全自动电液伺服控制油源	1台（含电脑打印机）
圆钳口	2副（Φ13~26㎜，Φ26-40mm）
平钳口	1副（0--15㎜）
上下压盘	1套
冷弯附具	1套
地脚螺栓	4个

最大试验力	600kN
试验力示值精度	≤±1%
试验力测量范围	最大试验力2%～100%
等速应力控制范围	2-60(N/mm2•S-1)
等速应变控制范围	0.00025/s-0.0025/s
等速位移控制范围	0.5-50mm/min
夹紧方式	液压夹紧
圆试样夹持直径范围	Φ6～Φ40
扁试样夹持厚度范围	0-30mm
扁试样夹持宽度	80mm
最大拉伸试验空间	630mm
最大压缩试验空间	590mm
最大间控制柜外形尺寸	1200×620×850mm
主机外形尺寸	770×620×2040mm
电机功率	2.1KW
主机质量	1900Kg
立柱净间距	460mm
上下压盘尺寸	Φ150
弯曲支棍间距	300mm
弯曲支棍宽度	140mm
容许弯曲度	100mm
最大活塞行程	200mm
活塞最大移动速度	约80mm/min
试验空间调整速度	约150mm/min
