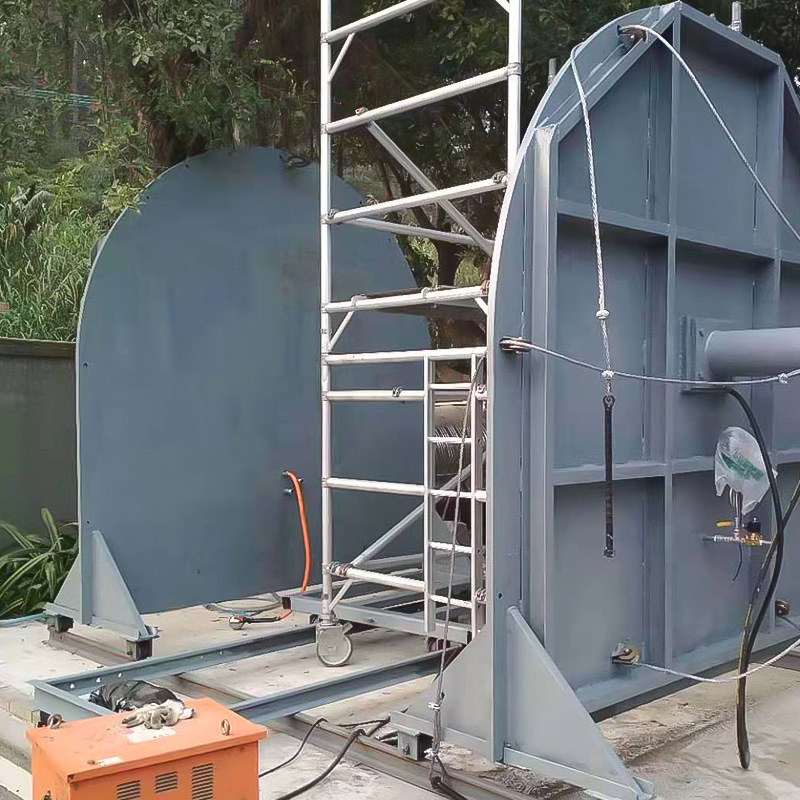

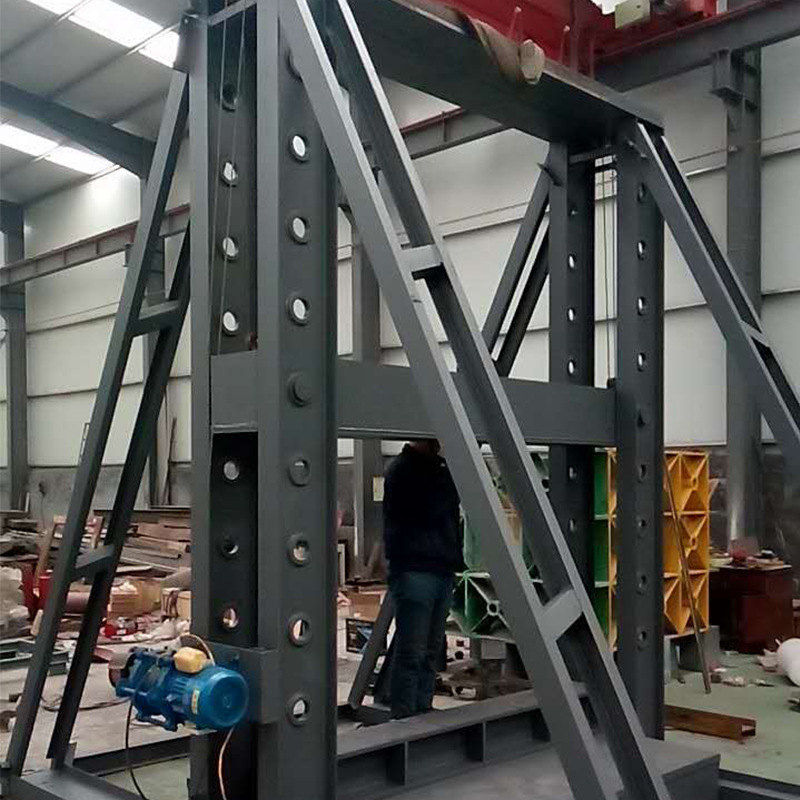

管道涵洞抗压试验机 水泥涵管抗压试验机
水泥涵管压力测试仪 混凝土排水涵管压力试验机
PSG-W1000水泥涵管压力测试仪 排水管内压强度测试仪
一、设备简介
混凝土排水涵管压力试验机用于检测混凝土排水管、钢筋混凝土管、暖气管、下水管、天然气管等管材做内压性能试验。该机能够在一台设备上完成混凝土排水管力学性能的各项试验，符合《混凝土和钢筋混凝土排水管试验方法》标准GB/T16752-2017和《混凝土和钢筋混凝土排水管》标准GB/T11836-2009中各项要求。适用于各种工艺生产的各种型式的混凝土和钢筋混凝土排水管。
相关标准：
GB/T11836-99《混凝土和钢筋混凝土排水管》
GB/T16752-2010《混凝土和钢筋混凝土排水管试验方法》
二、技术指标
1. 型号: PSG-W1000;
2. 最大试验力:1000KN;
3. 立柱间距：3300mm;
4. 试验空间：3050×2100mm;
5. 试验力精度:优于±1%;
6. 活塞行程：0-400mm;
7. 压力表分度值：0.005MPa；
8. 压力显示方式：压力表；
9. 压力：0.16MPa；
10. 紧固方式：螺栓紧固；
11. 密封方式：橡胶板密封（特殊方式密封）；
12. 适用排水管尺寸：≤Φ2000mm；
13. 控载方式：电脑全自动控制系统。
14. 电源：380V±10%，220V±10%，50H;
15. 整机重量：2500Kg;
16. 加压顺序：垫板先将试验管垫好，加板夹持。开动水泵打压，直至规定压力，放水有自动抽水功能，将管内水再抽回到储水池内。
三、试验过程
(1)检查水压试验机两端的堵头是否平行、其中心线是否重合。
(2)擦掉管子表面的附着水，清理管子两端，使管子轴线与堵头中心对正，将堵头锁紧。
(3)管内冲水直到排尽管内的空气，关闭排水阀。开始用加压泵加压，宜在1min内均匀升至规定检验压力值保持10min。试验过程中保持检验压力。
(4)在升压过程中及规定的内水压力下，检查管体表面有无潮片及水珠流淌。
(5)对于柔性接口的混凝土和钢筋混凝土排水管，可以采用橡胶密封圈双根连接到位后，按上述步骤进行接头密封性试验。检查管体接头是否滴水并记录。
四、混凝土排水管内压试验机产品配置：
名称 | 单位 | 数量 | 备注 |
框架 | 台 | 1 | 用于夹紧被测件 |
密封垫 | 个 | 2 | 用于密封被测件 |
底部抬升机构 | 个 | 2 | 用于将被测件抬起，用于不同被测件测试要求 |
手动泵 | 个 | 1 | 用于打压 |
注水泵 | 个 | 1 | 用于快速注水 |
压力表 | 个 | 1 | 用于显示压力 |
排气阀门 | 个 | 3 | 用于排气适用于不同的管径 |
卸压阀 | 个 | 1 | 用于卸压 |
拉杆 | 个 | 8 | 用于将两端夹紧机构固定 |
五、包装及物流运输
买济南旭联仪器设备的客户，购买设备均为高强度防潮防雨高强度木质包装箱，运送方式一般采取物流汽运方式安全运送至客户所需地。
六、设备价格
不同的型号设备生产加工厂家的规格型号、选材标准、制造技术、加工精度等多方面因素影响，因此价格高低不同。用户可根据具体要求，与我们联系，选择满足自身产品的需要的试验设备。更多资讯请关注济南旭联仪器。
七、售后服务
凡购买济南旭联仪器试验机的客户都享有产品的质量保证，并且终生维护，产品出现质量问题，来电后1小时内响应帮助客户解决问题，如遇沟通解决不了的，我们将会上门服务，直至客户试验机正常工作！
