一、产品介绍：

公路桥梁伸缩装置为路桥伸缩接缝处设置的能保证桥面自由伸缩并使车辆平稳通过以及满足桥面变形需要的装置总称。这是桥面结构的重要部件之一。主要适用于建筑建材领域公路、桥梁伸缩性、摩擦阻力、伸缩变形、承载力等性能测试。

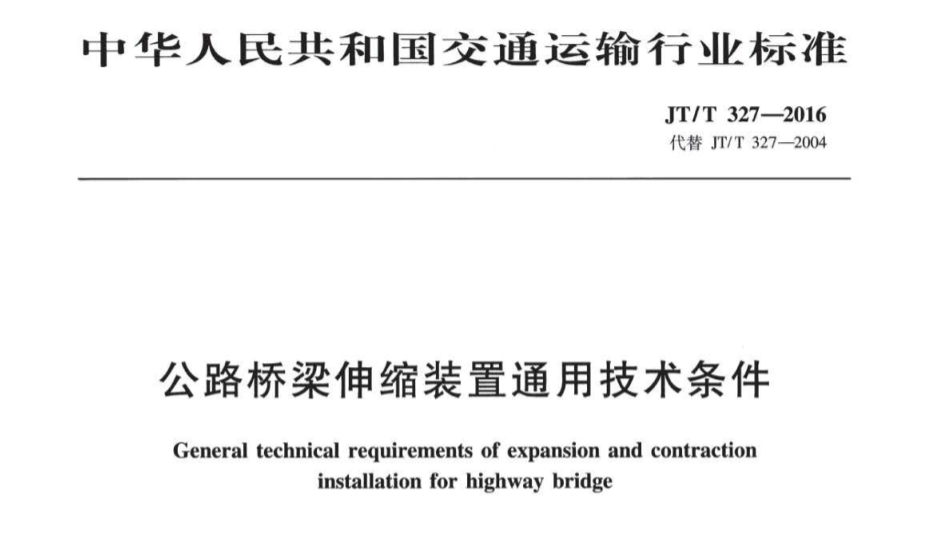

该装置设备专用于对桥梁伸缩装置位移、承载和变形适应性等要求按JT/T327-2004《公路桥梁伸缩装置》标准进行检测的试验设备。该综合试验台可完成伸缩装置拉伸、压缩大水平摩阻力试验、伸缩装置承载性能试验及拉伸、压缩时大竖向变形偏差试验、常规竖向载荷作用下对伸缩装置进行公路桥梁伸缩试验机。

二、关于承载性能试验：

试验步骤如下：

a)在试验台座上固定伸缩装置，移动移动台座，使伸缩装置处于最大开口状态并固定；

b)使用钢加载板和橡胶板模拟轮载作用，加载板尺寸采用轮载的着地尺寸；

c)模拟轮载的静力作用时，a取16.7°；以设计轮载P的10%为步长，以1kN/s的速度加载，每步加载完成后，静置5min；测量伸缩装置的应力和竖向挠度；

d)上一步骤重复进行3次，测量结果的平均值与附录A的要求比较，符合要求为合格；

e)模拟轮载的疲劳作用时，a取0°；以0~P为循环幅，施加2×10^6次，测量伸缩装置的应力变化情况，并观察伸缩装置是否开裂；若未出现疲劳裂缝，伸缩装置的疲劳性能符合要求。

三、产品参数：

1.垂向试验力：     2*300kN；

2.纵向拉压试验力： 2*100kN；

3.试验力值准确度：     ±1%；

4.横向变位测试行程：   0-250mm；

5.垂向变位测试行程：   0-250mm；

6.纵向变位测试行程：   0-250mm；

7.位移测量准确度：    ±0.5%；

8.变位形式：          单向；

9.伸缩装置测试范围：1.伸缩装置长度：   6500mm；

2.伸缩装置伸缩量： 1000mm；

3.伸缩装置支撑间距： 电动调整  800mm-1800mm；

10.液压系统额定工作压力： 20MPa；

11.主电机功率：  30KW；

12.试验机主机外形参考尺寸： 9000mm*5600mm*2800mm；

13.伺服油源外形参考尺寸： 1200mm*1200mm*1500mm；

14.控制柜外形参考尺寸：  1500mm*900mm*1350mm；

温馨提示：由于产品均为非标定制，材质，参数，尺寸，工艺等有差别，所有产品的准确报价未标识在网站上，网上只是临时标价，索取准确资料及报价请与我们工作人员联系，感谢您的支持！各位客户如果没有联系营销经理直接下单，将无法进行供货，请您知晓！

四、包装及物流运输

买济南旭联仪器设备的客户，购买设备均为高强度防潮防雨高强度木质包装箱，运送方式一般采取物流汽运方式安全运送至客户所需地。

五、设备价格

不同的型号设备生产加工厂家的规格型号、选材标准、制造技术、加工精度等多方面因素影响，因此价格高低不同。用户可根据具体要求，与我们联系，选择满足自身产品的需要的试验设备。更多资讯请关注济南旭联仪器。
