一、产品介绍：
公路桥梁伸缩装置为路桥伸缩接缝处设置的能保证桥面自由伸缩并使车辆平稳通过以及满足桥面变形需要的装置总称。这是桥面结构的重要部件之一。主要适用于建筑建材领域公路、桥梁伸缩性、摩擦阻力、伸缩变形、承载力等性能测试。
该装置设备专用于对桥梁伸缩装置位移、承载和变形适应性等要求按JT/T327-2004《公路桥梁伸缩装置》标准进行检测的试验设备。该综合试验台可完成伸缩装置拉伸、压缩大水平摩阻力试验、伸缩装置承载性能试验及拉伸、压缩时大竖向变形偏差试验、常规竖向载荷作用下对伸缩装置进行公路桥梁伸缩试验机。
二、功能描述
2.1系统、结构的设置

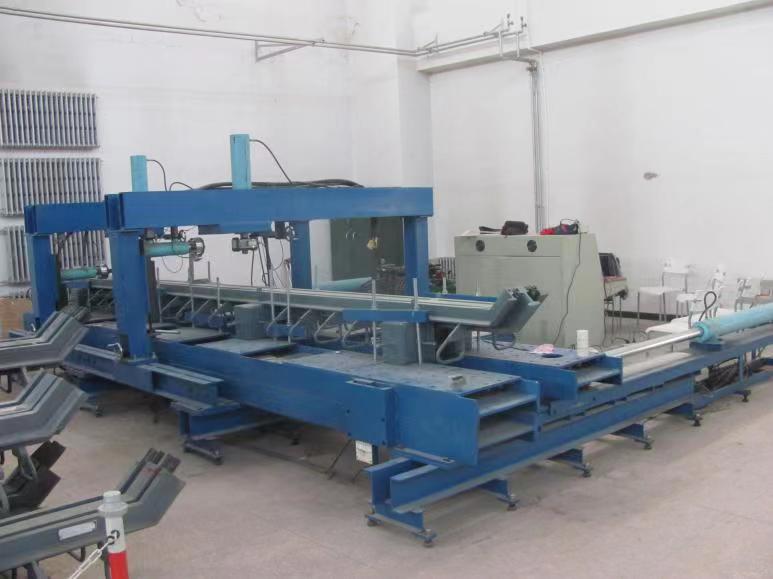

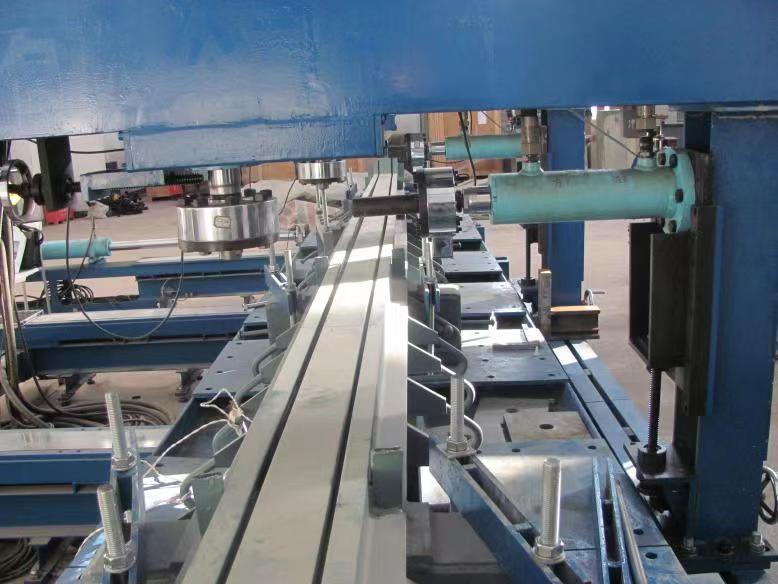

桥梁伸缩体系实验装置是由试验平台、液压系统、测试系统、自动控制系统（计算机控制）、及信息显示和打印系统组成。
2.2标准检测试样
可检测标准伸缩装置试样。总长6米，支承横梁间距1.2—1.6米（具有四个单元变位），位移量从0毫米到1500毫米，锚板间距250毫米，任一模数式伸缩装置都可以进行检测。
使用环境：
1.电源：AC， 380V±10%；频率50Hz±3%，三相五线制，有接地线；
2.环境温度：-5～+45℃；
3.相对湿度：＜90%；
4.设备在试验室静空间高度不大于3.5米，占地面积不大于10*8=80平方
适用标准：
27-2016 《公路桥梁伸缩装置》
JT/T 1064-2016《桥梁阻尼减振多向变位梳齿板伸缩装置》
JTQX-2011-12-2《模数式伸缩装置通用技术条件》
三、产品参数：
1.垂向试验力： 2*300kN；
2.纵向拉压试验力： 2*100kN；
3.试验力值准确度： ±1%；
4.横向变位测试行程： 0-250mm；
5.垂向变位测试行程： 0-250mm；
6.纵向变位测试行程： 0-250mm；
7.位移测量准确度： ±0.5%；
8.变位形式： 单向；
9.伸缩装置测试范围：1.伸缩装置长度： 6500mm；
2.伸缩装置伸缩量： 1000mm；
3.伸缩装置支撑间距： 电动调整 800mm-1800mm；
10.液压系统额定工作压力： 20MPa；
11.主电机功率： 30KW；
12.试验机主机外形参考尺寸： 9000mm*5600mm*2800mm；
13.伺服油源外形参考尺寸： 1200mm*1200mm*1500mm；
14.控制柜外形参考尺寸： 1500mm*900mm*1350mm；
温馨提示：由于产品均为非标定制，材质，参数，尺寸，工艺等有差别，所有产品的准确报价未标识在网站上，网上只是临时标价，索取准确资料及报价请与我们工作人员联系，感谢您的支持！各位客户如果没有联系营销经理直接下单，将无法进行供货，请您知晓！
四、关于变形性能试验：
试验步骤如下：
a)试验过程中，应采用不超过1mm/s的速度施加纵向位移；
b)在横向错位和竖向错位为零的状态下，使伸缩装置完成一次最大闭合和最大开口；在横向错位取最大、竖向错位为零的状态下，使伸缩装置完成一次最大闭合和最大开口；在横向错位为零、竖向错位取最大的状态下，使伸缩装置完成一次最大闭合和最大开口；横向错位和竖向错位归零，使伸缩装置处于最大开口状态；
c)以25%最大伸缩量为步长，每步变形完成后，静置5min,由最大开口变形至最大闭合，测量变形、变位和摩阻力；
d)上一步骤重复进行3次，测量结果的平均值与5.1.1的要求比较，符合要求为合格；
e)施加最大横向错位，以25%最大伸缩量为步长，每步变形完成后，静置5min,由最大开口变形至最大闭合，测量变形、变位和摩阻力；
f)上一步骤重复进行3次，测量结果的平均值与5.1.1的要求比较，符合要求为合格；
g)横向错位归零、施加最大竖向错位，以25%最大伸缩量为步长，每步变形完成后，静置5min,由最大开口变形至最大闭合，测量变形、变位和摩阻力；
h)上一步骤重复进行3次，测量结果的平均值与5.1.1的要求比较，符合要求为合格。
五、设备价格
不同的型号设备生产加工厂家的规格型号、选材标准、制造技术、加工精度等多方面因素影响，因此价格高低不同。用户可根据具体要求，与我们联系，选择满足自身产品的需要的试验设备。更多资讯请关注济南旭联仪器。
