一、
功能用途
该仪器主要用于检测在一定压力下，管片承受水压的能力，为管片的耐久性提供依据，符合国标GB/T22082-2008《预制混凝土衬砌管片》, CJJ/T164-2011《盾构隧道管片质量检测技术标准》。
二、
主要技术参数
1. 最大水压：2.5MPa
2. 水压分度值：0.05MPa
3. 精度：1.6级
4. 电子秒表>3h
5. 加压水泵：可以保证连续加载。
6. 加压泵1只
7. 进水口4个
8. 密封框 1个
9. 排气阀1个
10. 紧固杆 若干
11. 橡胶条1批
12. 压力表1只
13. 直尺1个
14. 主机外形尺寸：约2800mm×1800mm×1580mm
三、
捡漏试验方法

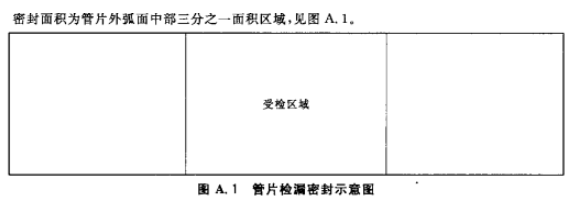

捡漏试验架要求：用于固定管片的支承座均采用刚性支座，紧固件螺杆及试验架钢板有足够的刚度，密封面与管片紧密接触，结合处橡胶密封垫密封，进水口均匀分布在承水压面的轴线上，标准块捡漏试验时进水口不小于4个。
管片抗渗检漏试验台试验方法及步骤：
1、全面对检漏架及加压泵进行检查，特别是焊接部位和密封胶圈应完好无损；
2、将管片平稳放在检漏架上，检查密封橡胶垫是否紧贴于管片外弧面；
3、在内弧面上沿纵向放上三条橡皮条，中间一条，边沿各一条，管片密封垫距管片边缘的距离为50mm,在管片内弧面宽度方向压上紧固横杆，用螺栓与下支承座上的紧固横杆连接，从中间向两侧分步收紧；
4、打开排气阀，通过进水阀进水。当两端排气阀有水排出时，将排气阀和进水阀关闭，将进水阀接上手动加压泵后再打开进水阀开始加压；
5、加压至0.2MPa时，恒压10min，检查管片是否有漏点，以及渗透深度，并填写记录；
6、加压至0.4MPa时，恒压10min，检查管片是否有漏点，以及渗透深度，并填写记录；
7、加压至0.6MPa时，恒压10min，检查管片是否有漏点，以及渗透深度，并填写记录；
8、加压至0.8MPa时，恒压2h，检查管片渗水线高度，如不超过管片厚度的1/5即为合格。
9、在整个试验过程中，随时注意检查检漏架的密封胶圈是否发生破损，检漏架的紧固螺杆及钢板是否变形，如果异常应立即中止试验，以保证安全。
四、质量保证
设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维护。
