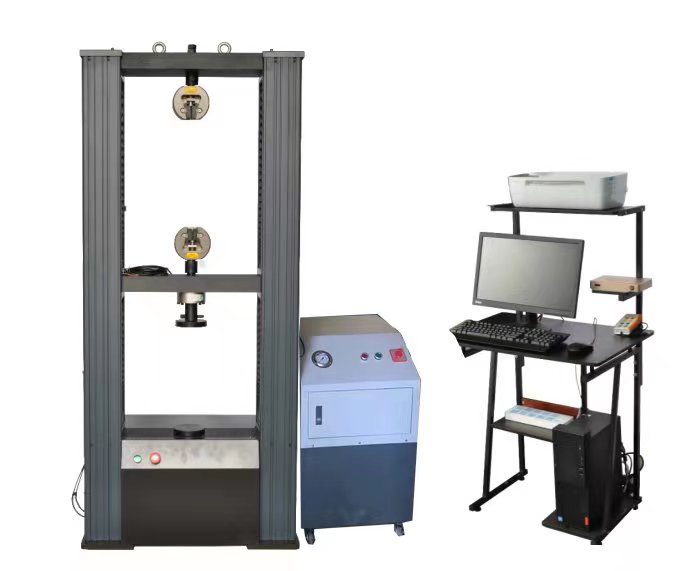

WDW-50绝缘子机械负荷试验机-拉伸设备

绝缘子机电破坏负荷试验机  绝缘子拉伸强度检测试验机

复合绝缘子机械破坏负荷试验机  绝缘子机械负荷试验设备

复合支柱绝缘子机电负荷测试设备  电力绝缘子机械负荷试验仪

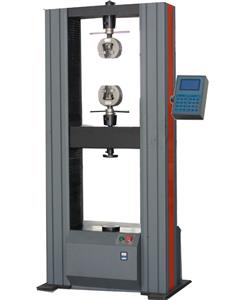

一、绝缘子机械负荷试验机产品介绍：

绝缘子机电破坏负荷试验机是指绝缘子在规定条件下同时承受机械负荷和电压作用而不击穿时所能达到的最大机械负荷，主要适用于对绝缘子构件进行抗拉强度或耐受试验，也适用于对金属材料或非金属材料的抗拉强度试验。满足GB/T4056-2008《绝缘子串元件的球窝连接尺寸》。

适用标准：

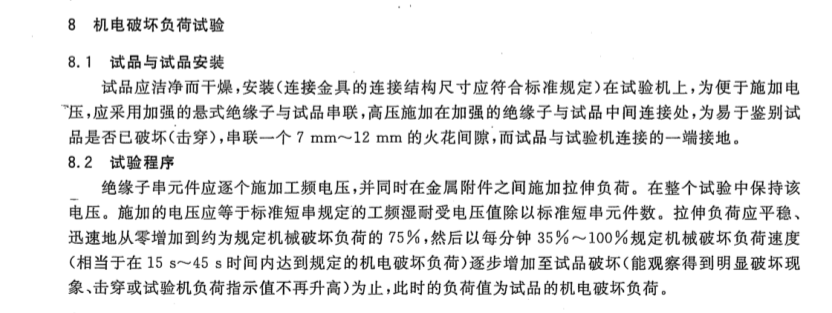

1、GB/T 775.3-2006《绝缘子试验方法 3部分机械试验方法》

2、GB/T 1001.1-2003《标称电压1000V的架空线路绝缘子 1部分 交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则》

3、GB/T 19519-2004《标称电压1000V的交流架空线路用复合绝缘子--定义、试验方法及验收准则》

4、GB/T 22709-2008《架空线路玻璃或瓷绝缘子串元件 绝缘体机械破损后的残余强度》

二、绝缘子机械负荷试验机功能特点：
1、实现绝缘子的拉伸试验，全面检测绝缘子的力学性能。
2、伺服测控系统，自动、手动、定荷操作；载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。

3、双控双向液压油缸，快速试验，快速返回。
4、多重保护功能：软件和硬件两级保护；试验力过载保护；过流、过压保护；液压缸限位保护；液压系统过载溢流保护；试样破断时安全保护/防护网；操作提示向导保护；试验结束自动保护。
5、测控系统：
5.1、全数字闭环、多通道、多功能、易操作的测控软件；实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）；试验数据可随时保存、查询、调用。

复合绝缘子机械破坏负荷试验机  绝缘子机械负荷试验设备

复合支柱绝缘子机电负荷测试设备  电力绝缘子机械负荷试验仪

三、绝缘子机械负荷试验机技术参数：

1、试验力：10kN/50KN任选

2、试验机级别：0.5级/1.0级

3、负荷测量范围：0.2%～100%FS（0.5级）/1%～100%（1.0级）

4、示值相对误差：±0.2%（0.5级）±1%（1.0级）

5、试验力分辨率：1/±500000FS（全程分辨率不变）

6、变形测量范围：0.2%～100%

7、变形速率调节范围：0.005～5%FS/s；

8、变形速率控制精度：速率＜0.05%FS/s时，为设定值的±1%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内；

9、位移速率调节范围：0.001～500mm/min；

10、位移速率控制精度：为设定值的±0.2%以内；

11、有效试验跨度：400mm（可定制）

12、有效拉伸空间：700mm

13、电源电压：～220V±10% 50Hz（须可靠接地）

14、机器功率：1.5KW

15、载荷机架尺寸：约1010×750×2225mm

16、机器重量：约650kg

温馨提示：由于产品均为非标定制，材质，参数，尺寸，工艺等有差别，所有产品的准确报价未标识在网站上，网上只是临时标价，索取准确资料及报价请与我们工作人员联系，感谢您的支持！各位客户如果没有联系营销经理直接下单，将无法进行供货，请您知晓！

四、包装及物流运输

买济南旭联仪器设备的客户，购买设备均为高强度防潮防雨高强度木质包装箱，运送方式一般采取物流汽运方式安全运送至客户所需地。

五、设备价格

不同的型号设备生产加工厂家的规格型号、选材标准、制造技术、加工精度等多方面因素影响，因此价格高低不同。用户可根据具体要求，与我们联系，选择满足自身产品的需要的试验设备。更多资讯请关注济南旭联仪器。

六、售后服务

凡购买济南旭联仪器试验机的客户都享有产品的质量保障，并且终生维护，产品出现质量问题，来电后1小时内响应帮助客户解决问题，如遇沟通解决不了的，我们将会上门服务，直至客户试验机正常工作！
