钢格栅板静力荷载检验装置执行YB/T 4001.1-2007钢格栅板  钢格栅板静载压力试验机

钢格板静力荷载检验方法与计算

一、产品介绍：

钢格栅板静力荷载检验装置对钢格栅板的静力荷载性能进行检验，测量钢格栅板在跨中施加集中荷载时的弯曲挠度，以核对设计要求和对钢格栅板产品进行质量检查。满足YB/T 4001.1-2007《钢格栅板》，主要用于钢格栅板或其他类型的钢格板和金属格栅板的静态负荷测试。

该试验机以Windows为操作平台的基于数据库技术的控制与数据处理软件，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示，所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成，具有良好的人机界面，操作方便。

二、关于检验：

1.检验装置

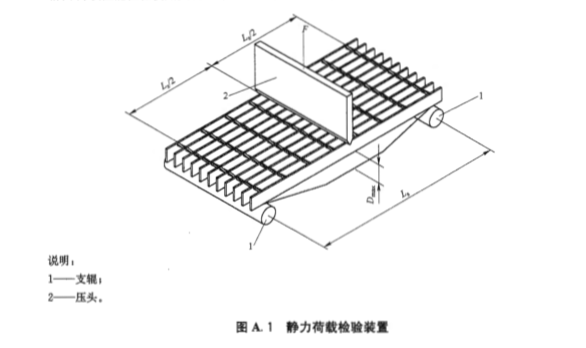

静力荷载性能检验使用支辊式弯曲装置，如图A.1所示，

。

2.检验设备

检验在万能材料试验机上进行，试验机应有**精确度并具备比样品测试荷载要求大25%的施荷能力，荷载的测量应精确到3%，用于挠度测量的百分表应精确到0.01mm,

3.试样制备

生产厂可在制造每一种规格或每批产品时，以同样的材料和制造方法制备钢格板荷载检验试样或由产品中任意裁取钢格板荷载检验试样，试样数量可由生产厂根据批量确定或由供需双方商定，

3.2试样加工

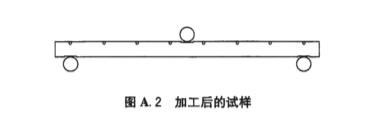

试样和试验机接触的三个部位应平整，并保证与每一根承载扁钢有良好的接触，试样必须加工平整。如果不能保证三个支承面与每根承载扁钢的良好接触，可采用机加工对该接触部位磨平或铣平，加工处理后，该部位承载扁钢的余下宽度应符合标准正文表1所列的负偏差允许范围。加工后的试样如图A.2所示。

试样尺寸

a)试样宽度：~305mm,试样长度：680mm,1150mm。b)承载扁钢厚度b,承载扁钢宽度d。

3.3试样承载扁钢条数

不同规格型号的钢格板承载扁钢中心间距的不同，试样水载扁钢条数与试样的实际宽度也不同。

记录本测试中试样承载扁钢条数”。

4.试样跨中集中荷载设计值F和跨中集中荷载作用下试样的最大挠度容许值D

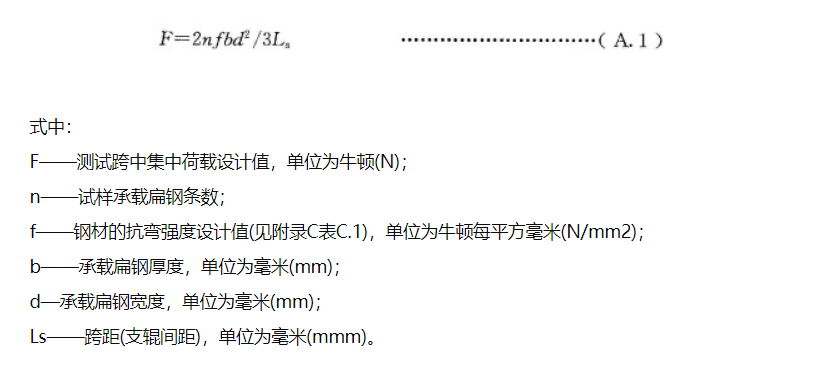

4.1试样跨中集中荷载设计值通过公式(A1)计算

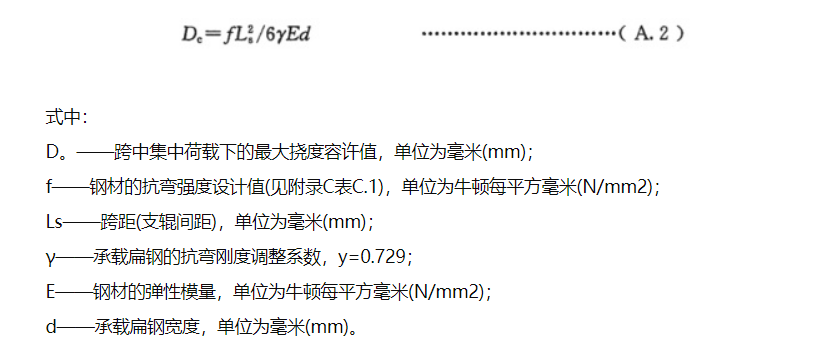

4.2跨中集中荷载设计值作用下的最大挠度容许值通过公式(A2)计算

5荷载检验

试样长度为680mm,支辊间距为600mm,试样长度为1150mm,支辊间距为1000mm,支辊的长度应大于试样的宽度。用试验机的压头向试样中部垂直于承载肩钢方向平稳地施加荷载，压头的长度应大于试样宽度。

5.1检验荷载

以4.1计算所得的试样跨中集中荷载设计值作为检验荷载。

5.2测试前的预加荷载

为了使支辊及压头与每一根承载扁钢都有良好的接触，以80%的检验荷载作为预加荷载施加

于试样中部，持荷15min,卸载后百分表调零。

5.3荷载检验

检验荷载F逐步地分级加载，每级荷载不宜超过最大荷载的20%，每级加载后保持3min的静止时间，荷载施加到确定值后，持荷15min,

卸载前用百分表测量试样的最大挠度Dmax

卸载后用百分表测量试样的残留捷度。

卸载后检查并记录试样脱焊脱锁失稳等变形情况，
