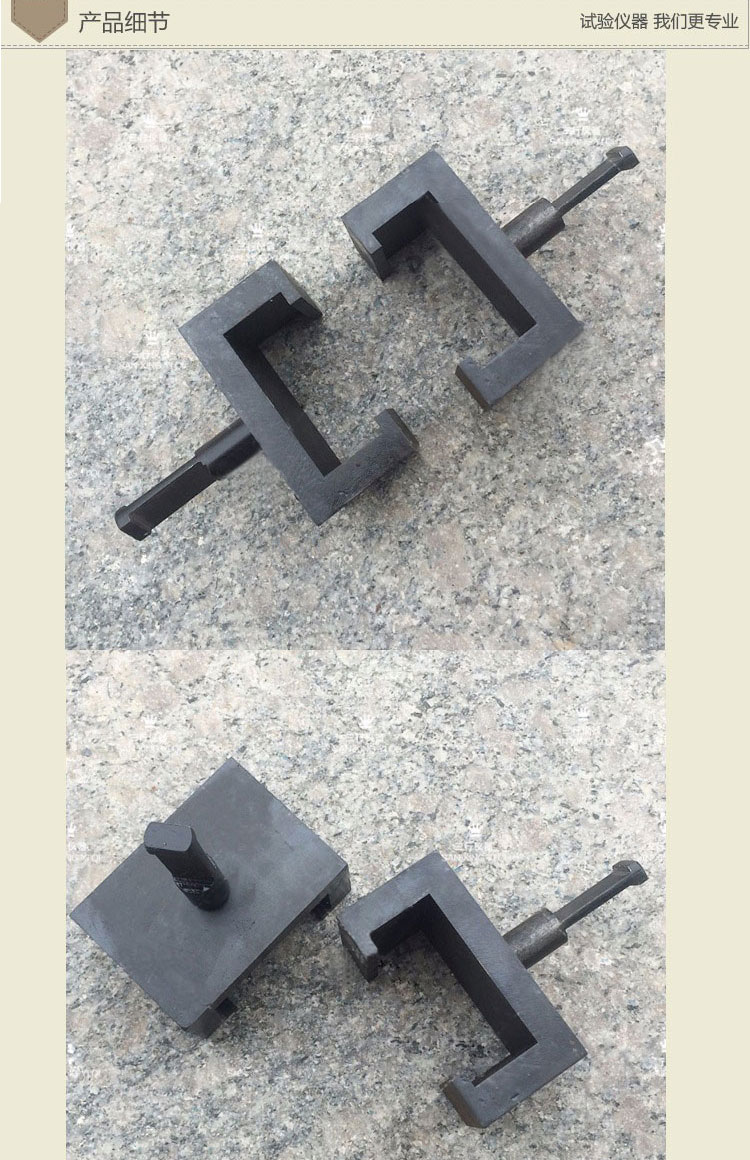

砂浆粘结强度抗拉夹具保温板粘结夹具

订购热线：0531-83628156

产品详情

砂浆粘结强度抗拉夹具保温粘结夹具

一、本方法适用于测定砂浆拉伸粘结强度。

二、试验条件标准试验条件为温度（23±2）℃，相对湿度 45～75%。

三、试验仪器
1 拉力试验机：破坏荷载应在其量程的 20%～80%范围内，精度 1%，zui小示值 1N；
2 拉伸专用夹具：符合《建筑室内用腻子》JG/T3049 的要求；
3 成型框：外框尺寸 70mm×70mm，内框尺寸 40mm×40mm，厚度 6mm，材料为硬聚氯乙烯或金属；
4 钢制垫板：外框尺寸 70mm×70mm，内框尺寸 43mm×43mm，厚度 3mm。

四、试件制备
（一）基底水泥砂浆试件的制备
1 原材料：水泥：符合 GB175 的 42.5 级水泥；砂：符合 JGJ52 的中砂；水：符合 JGJ63 的用水标准。
2 配合比：水泥：砂：水=1：3：0.5（质量比）。
3 成型：按上述配合比制成的水泥砂浆倒入 70mm×70mm×20mm 的硬聚氯乙烯或金属模具中，振动成型或人工成型，试模内壁事先宜涂刷水性脱模剂，待干、备用。
4 成型 24h 后脱模，放入（23±2）℃水中养护 6d，再在试验条件下放置 21d 以上。试验前用 200#砂纸或磨石将水泥砂浆试件的成型面磨平，备用。
（二）砂浆料浆的制备
1 干混砂浆料浆的制备
1) 待检样品应在试验条件下放置 24h 以上。
2) 称取不少于 10kg 的待检样品，按产品制造商提供比例进行水的称量，若给出一个值域范围，则采用平均值。
3) 将待检样品放入砂浆搅拌机中，启动机器，徐徐加入规定量的水，搅拌 3min ～5min。搅拌好的料应在 2h 内用完。
2 湿拌砂浆料浆的制备
1) 待检样品应在试验条件下放置 24h 以上。
2) 按产品制造商提供比例进行物料的称量，干物料总量不少于 10kg。
3) 将称好的物料放入砂浆搅拌机中，启动机器，徐徐加入规定量的水，搅拌 3min ～5min。搅拌好的料应在规定时间内用完。
3 现拌砂浆料浆的制备
1) 待检样品应在试验条件下放置 24h 以上。
2) 按设计要求的配合比进行物料的称量，干物料总量不少于 10kg。
3) 将称好的物料放入砂浆搅拌机中，启动机器，徐徐加入规定量的水，搅拌 3min ～5min。搅拌好的料应在 2h 内用完。
（三）拉伸粘结强度试件的制备
将成型框放在制备好的水泥砂浆试块的成型面上，将按制备好的干混砂浆料浆或直接从现场取来的湿拌砂浆试样倒入成型框中，用捣棒均匀插捣 15 次，人工颠实 5 次，再转 90°，再颠实 5 次，然后用刮刀以 45°方向抹平砂浆表面，轻轻脱模，在温度（23±2）℃、相对湿度 60%～80%的环境中养护至规定龄期。每一砂浆试样至少制备 10 个试件。

五、拉伸粘结强度试验
1 拉伸粘结原强度试验
将试件在标准试验条件下养护 13d，在试件表面涂上环氧树脂等高强度粘合剂，然后将上夹具对正位置放在粘合剂上，并确保上夹具不歪斜，继续养护24h。
2 测定拉伸粘结强度。其示意图见 1，2。
1——拉伸用钢制上夹具；2——粘合剂； 3——检验砂浆；4——水泥砂浆块
3 将钢制垫板套入基底砂浆块上，将拉伸粘结强度夹具安装到试验机上，试件置于拉伸夹具中，夹具与试验机的连接宜采用球铰活动连接，以（5±1）mm/min 速度加荷至试件破坏。试验时破坏面应在检验砂浆内部，则认为该值有效并记录试件破坏时的荷载值。若破坏型式为拉伸夹具与粘合剂破坏，则试验结果无效。

六、试验结果拉伸粘结强度应按下式计算：
f at=F/ AZ
式中： f at ——砂浆的拉伸粘结强度（MPa）；
F ——试件破坏时的荷载（N）；
AZ ——粘结面积（mm ）。
单个试件的拉伸粘结强度值应精确至 0.001MPa，计算 10 个试件的平均值，如单个试件的强度值与平均值之差大于 20%，则逐次舍弃偏差zui大的试验值，直至各试验值与平均值之差不超过 20%，当10个试件中有效数据不少于6个时，取剩余数据的平均值为试验结果，结果精确至 0.01MPa。当10个试件中有效数据不足6个时，则此组试验结果无效，应重新制备试件进行试验。

七、有特殊条件要求的拉伸粘结强度，按要求条件处理后，重复上述试验。
