建筑抗震支吊架疲劳循环加载试验台
一、功能介绍
抗震支吊架动态疲劳试验台主要针对抗震支吊架的循环加载性能试验、疲劳性能试验、组件载荷性能试验。其原理是将支吊架放置在试验机上，施加不同的载荷和振动频率，模拟地震等恶劣环境下的振动。通过观察支吊架的变形和破坏情况，评估其产品质量和可靠性。同时，也可以通过试验数据对支吊架的结构设计进行优化和改进。
试验项目：
CTT476-2015 建筑机电设备抗震支吊架通用技术条件中6.3组件载荷性能循环荷载频率为0.1HZ
GB/T37267-2018《建筑抗震支吊架通用技术条件》5.4.1循环加载性能;5.4.2疲劳性能频率为3HZ，200万次;
二、设备性能特点

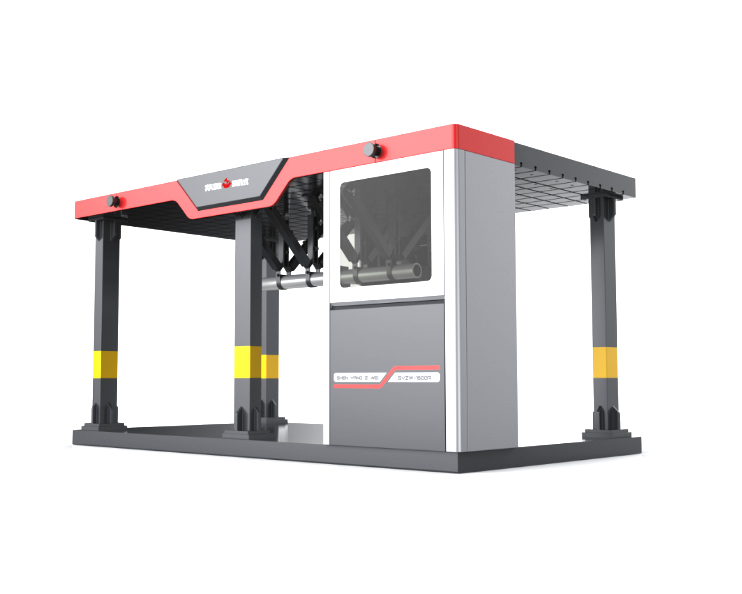

设备包括样品安装主框架、控制系统、加载组件系统。

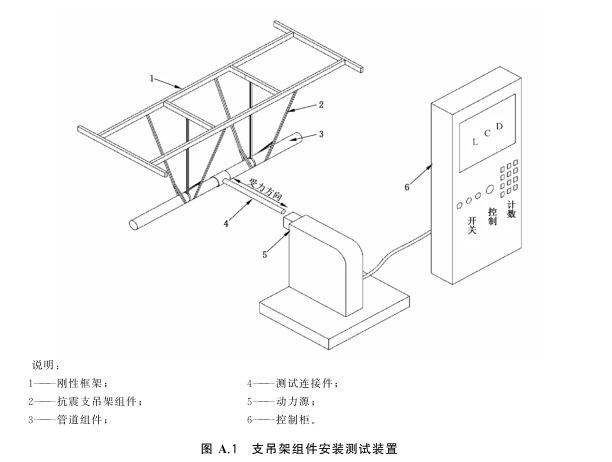

抗震支吊架疲劳试验机,是按《CJ/T 476-2015 建筑机电设备抗震支吊架通用技术条件》附录A 设计的一款专用试验机。由底部和顶部两块相对的T型台加上四根立柱组成一个框架结构,试样(抗震支吊架)安装于顶部T型台,更能真实模拟抗震支吊架应用中的真实工况。作动器在T型的一侧,施加水平方向的力,水平高度可在一定范围内调节。
三、主要技术参数
1. 最大力试验值:30kN
2. 试验频率:1Hz
3. 最快线速度:350mm/min
4. 行程:≤200mm
5. 力值精度:±0.5%
6. 位移精度:±0.5%
7. T型台面尺寸:2500×1500mm
8. 上、下T型台面距离:≈1810mm
四、关于试验

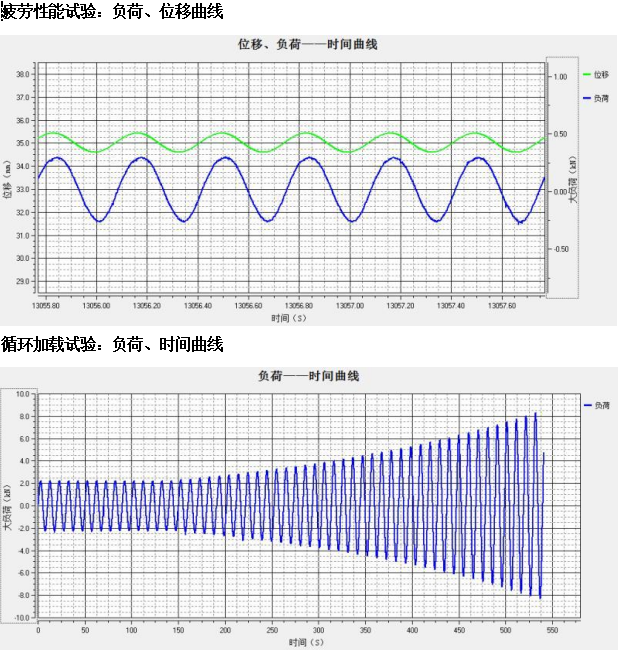

疲劳试验软件
试验软件根据用户实际应用而自主研发，功能强大，操作简单；集合了设备配置、试验方案、试验流程、多通道数据(曲线)显示、历史数据查询、报告输出等功能；对于多级组合波形加载、不规则波形加载、叠加波形加载等复杂的试验用户可自由设定。
五、主要配置清单：
主框架 1 套
加载电缸 1 套
升降电缸 1 套
移动加载平台 1 套
力值传感器 1套
机加件 1 套
控制箱 1套
位移传感器 1套
六、质量保证
设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务，对用户的询问2-4小时有答复，需派人员到现场的48内小时到达。
服务宗旨：质保一年，终生服务。
服务承诺：如机器出现故障，8小时内给与电话答复。
