动态海缆疲劳试验机符合GB/T 18480 海底光缆规范

一、产品简介：

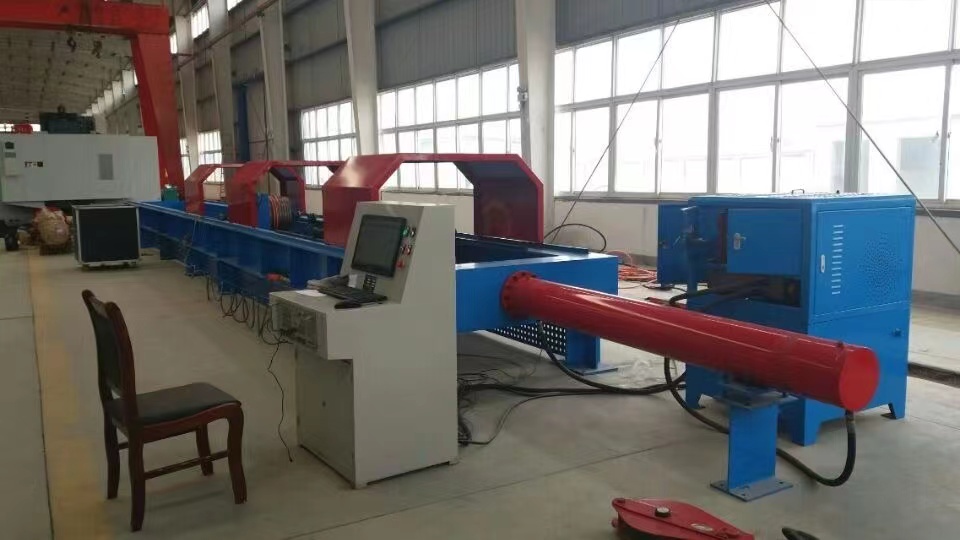

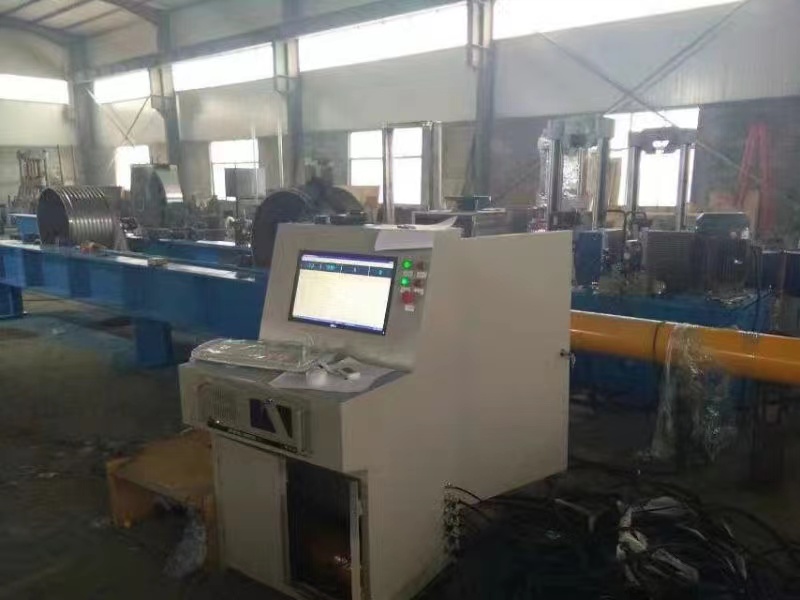

动态海缆疲劳试验机,涉及电缆检测设备技术领域，本机适用于海底光缆、海底电缆、电力电缆在额定试验力及恒负荷拉力下的应力应变和破断试验, 同时用以检验海缆的张力弯曲性能。本机为微机伺服控制，按规定程序条件下自动画制试验力-时间曲线及试验力-位移曲线。

主要用于解决对动态海缆的高频疲劳测试，其技术要点包括固定主机架，所述固定主机架下社有底座，所述固定主机架通过底部的底座固定安装于地面地基上,所述固定主机架的一端设有夹固电缆后对电缆进行摆动试验的摆动架装置，所述固定主机架相对摆动架装置的一端设有对电缆进行拉伸的拉伸加载装置。

二、功能特点：

1.试验压力控制精确，配备高压筒体；

2.可配备自动数据采集系统；

3.深海压力试验控制装置，可采集、保存数据：温度、压

力，显示压力曲线；

4.高压水套控制提升装置：通过机器将端盖提升；

5.精确模拟深海压力变化情况，压力控制精度高；

6.压力控制曲线可自行设定；

7.模块化设计、使用维护方便；

8.视频监控与压力曲线同步显示。

参照标准：

GJB 4489 海底光缆通用规范

GB/T 18480 海底光缆规范

ITU 976 适用于海底光缆系统的测试方法

三、技术参数：

1.形式：卧式；

2.试样长度：直线拉力50M 张力弯曲10M-15M；

3.最大试验力： 1000kN；

4.测量范围： 20 - 1000kN；

5.力值精度误差： ≤±1%；

6.活塞行程：2500mm；

7.位移测量范围：0-2500mm；

8.位移示值精度：≤±1%；

9.位移分辨率：0.01mm；

10.试验速度及精度:加载时 0～100 mm/min ±1%；

11.保载时间：≥10小时

12.速度控制：连续、恒力加载（视最大载荷决定，可调）

13.恒力加载（力值保持）精度：±0.5%

14.最大空载速度：300mm/min

15.最大加载速度：100mm/min

16.疲劳拉伸力：NTTS400kN(Max)

17.疲劳位移振幅: ±0.15m

18.疲劳拉伸变化频率：Max 10次/分

19.张力弯曲轮直径：3000mm；

20.张力弯曲拉力：200KN；

21.疲劳拉伸时长或循环次数：时长 ：3倍的接头盒安装时间（UQJ8h/UJ16h）

温馨提示：由于产品均为非标定制，材质，参数，尺寸，工艺等有差别，所有产品的准确报价未标识在网站上，网上只是临时标价，索取准确资料及报价请与我们工作人员联系，感谢您的支持！各位客户如果没有联系营销经理直接下单，将无法进行供货，请您知晓！

四、包装及物流运输

买济南旭联仪器设备的客户，购买设备均为高强度防潮防雨高强度木质包装箱，运送方式一般采取物流汽运方式安全运送至客户所需地。

五、设备价格

不同的试验机生产加工厂家的规格型号、选材标准、制造技术、加工精度等多方面因素影响，因此价格高低不同。用户可根据具体要求，与我们联系，选择满足自身产品的需要的试验设备。更多资讯请关注济南旭联仪器。

六、售后服务

凡购买济南旭联仪器试验机的客户都享有产品的质量保证，并且终生维护，产品出现质量问题，来电后1小时内响应帮助客户解决问题，如遇沟通解决不了的，我们将会上门服务，直至客户试验机正常工作！
