一、
适用范围
主要用于金属材料（如钢绞线、PC钢棒和钢丝）室温下拉伸应力松弛力学性能检测。产品满足GB/T 5224-2003预应力混凝土用钢绞线《GB/T 10120-1996金属应力松弛试验方法》及《ASTM E328-1991材料和结构应力松弛试验方法》标准中钢材室温下拉伸应力松弛试验的相关要求。试验机主机与辅具的设计借鉴了国内外的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后带动钳口移动，完成试验，无污染、噪音低，稳定可靠。
二、
主要技术指标
l
最大试验力：300kN
l
有效负荷测量范围：6～300kN
l
负荷测量精度：优于示值的±1％
l
试验力误差：
≤±0.5%
l
速度调节范围： 0.001-200mm/min
l
负荷分辨率：15N（全量程不分档，负荷分辨率不变）
l
负荷传感器蠕变：30分钟<=0.02%
l
温度传感器分辨率：0.1℃
l
温度传感器精度：±0.3℃
l
位移测量精度：优于示值的±0.5％
l
加荷速度：100～5000N/S，任意设定
l
有效行程：200mm
l
试验空间：左右夹头最大间距：1800mm
l
电源：电压 380V±10%，220V±10%，50HZ； 功率 2.0kW
l
主机尺寸（长x宽x高）：约2750mmx550mmx1015mm
l
重量：3200kg
l
设备运行环境：
本机应安装在稳固的基础上，安装水平度≤0.2‰/M，周围留有不小于1m的空间，便于操作（如装卸试件等）和维修；设备周围无腐蚀介质，无电磁干扰，无冲击振动源干扰；试验环境温度20±2℃，10小时温度波动不得大于±0.5℃，相对湿度不大于80％；电网电压波动不超过额定电压的±10％ ，并有良好的接地线；
三、
产品配置
|
序号 |
配 置 |
数量 |
|
1 |
试验机主机(四柱式卧式结构) |
1台 |
|
2 |
交流伺服电机 |
1台 |
|
3 |
驱动器 |
1台 |
|
4 |
位移传感器 |
1只 |
|
5 |
高精度测力传感器 |
1台 |
|
6 |
试验力测量控制系统 |
1套 |
|
7 |
位移测量控制系统 |
1套 |
|
8 |
温度测量系统 |
1套 |
|
10 |
螺纹纲筋夹具 |
1套 |
|
11 |
P4工控计算机 |
1台 |
|
12 |
液晶显示器 |
1台 |
|
13 |
激光打印机 |
1台 |
|
14 |
试验软件 |
1套 |
|
15 |
UPS电源 |
1套 |
四、
设备简介
本机由主机、控制测量等系统组成
1．
主机
主机是用以施加试验力装置，由机座、横梁、立柱等组成承载框架，其内装有精密滚珠丝杠付、减速机、左右拉伸锚具等。传动加载系统采用日本松下伺服驱动器控制其伺服马达，经减速机和圆弧同步齿形带，带动高精度滚珠丝杠螺母转动，驱动丝杠左右运动，对试样施加载荷，从而完成金属试样的松弛试验。该机造型新颖美观，结构合理，刚性大，稳定性好。具有传动准确、控制精良、噪音低等特点。
2．
控制、测量系统简介
本机控制测量系统由上位机和下位机组成。上、下位机通过串行口通信传送数据，具体见原理框图。

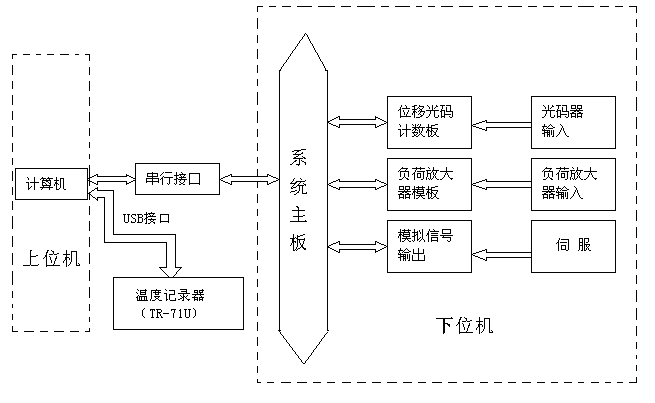

原理框图
上位机: 采用品牌计算机, 用VB语言编制程序。界面简洁，操作方便。数据处理功能强大，可以绘制实时曲线，软件具有过载停机保护等功能，以保护主机免受损坏。
下位机：各模板采用总线技术制作。模板可靠性高，维修方便，包括以下模板：
主控模板
采用Intel486及ISA总线工业单板电脑。其运行速度快、功能强大，此模板主要完成对其它模板进行操作：数字PID调节及控制、数据采集、向上位机传送数据、接受上位机指令并执行命令等。
负荷放大器模板
采用交流放大技术，可以免除温度漂移带来的测量误差，放大器可以自动调零，自动标定。放大器做长时试验时，精度高、低漂移、低噪声。
位移光码记数模板
采用光码计数芯片，可实现光码脉冲的倍频，提高位移测量精度，可在任意点起始计数。
A/D采样、D/A伺服驱动模板
采用16位A/D采样，采样分辨率高、速度快。
采用16位D/A做伺服驱动控制输出，做松弛试验时，负荷波动小，可以提高试验控制精度。
加载头手动控制，点动式按键操作，可迅速调整加载头位置；
可任意设定标距初始点（即位置零点）；
当按下〈RETURN〉键时，加载头以最高速准确返回到标距初始点（位置零点）
试样条件输入完毕，按〈START〉键可脱开键盘连续测试。
伺服系统及接口单元
驱动单元采用日本Panasonic最新PWM伺服系统，该系统控制精良、稳定性高、运行平稳可靠、响应快、噪音低，并具有过载、过流、过压、欠压、过热、异常停止、DSP错误、CPU错误等齐全的保护功能，并可根据不同的机型和试验类型调整参数，使伺服系统运行在最佳状态。
五、
功能特点
l 实时绘制剩余试验力与时间的关系曲线，温度与时间的变化曲线；
l 可推算出试件1000小时的应力松弛性能，推算方式有双对数和单对数选项，推算数据有全部数据和特征时间点对应数据选项；
l 具有加荷速率任意设定；
l 具有恒负荷、恒位移控制功能；
l 能自动求取试件的应力松弛性能（如应力松弛率、松弛应力、松弛率等）及打印出完整的试验报告及试验曲线；
l 能迅速准确地实现负荷的数字标定，具有过载保护功能；
l 试验条件（试样环境、测试条件）可编程；
l 具有储存试验结果，并能查阅和遍历试验过程的功能；
l 曲线坐标自动调整功能：进入测试状态，系统自动调整坐标值，在整个测试过程中，始终是完整的曲线。试样条件可自动存储,自动调出，也可再设定；
l 数据拾取：试验完毕后在试验曲线上可用鼠标拾取数据。
六、
其他：
以上配置为标准配置，如用户的需求与以上标准配置和主要的技术指标不相符或不能满足，可另协商配置和提供技术指标要求。
七、
产品质量技术要求的保证措施及售后服务承诺
我公司所提供的产品保证附合技术协议条件，並按试验机生产规程生产的原装机。
在产品进入免费保修期后包括保修期外将揭诚为您服务，定期走访用户，售后服务咨询或上门服务，保证产品长期正常使用。
产品到达用户现场后供方负责免费安装调试。（用户吊装到位）。
产品预验收后，免费在用户现场进行技术操作培训。包教包会直到操作人员熟练掌握操作方法及简单维修知识为止。
产品验收合格后，整机质保期为十二个月，终身维修。质保期内免费提供配件，质保期外只收取工本费（包括易损件）。
产品故障响应时间为24小时，72小时内维修人员到位并排除故障。
对客户提出的问题和提出的非常规试验，积极做出响应，免费给与技术支持，做出满意答复。免费帮助用户建立操作规程。
软件终身免费升级，免费培训用户指导掌握操作。最新版软件投放市场后三个月内通知用户通过公司网站下载最新版软件。
